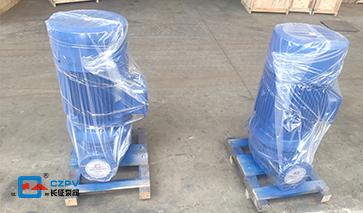

離心泵的結構組成部分分別是葉輪，泵體，泵軸，軸承，密封環，填料函。
1、葉輪是離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。
2、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉矩傳給葉輪，所以它是傳遞機械能的主要部件。
4、滑動軸承使用的是透明油作潤滑劑的，加油到油位線。太多油要沿泵軸滲出，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度在85度，一般運行在60度左右。
5、密封環又稱減漏環。
6、填料函主要由填料、水封環、填料筒、填料壓蓋、水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓該泵內的水流流到外面來也不讓外面的空氣進入到泵內。始終保持離心泵內的真空！當泵軸與填料摩擦產生熱量就要靠水封管住水到水封圈內使填料冷卻！保持離心泵的正常運行。所以在離心泵的運行巡回檢查過程中對填料函的檢查是特別要注意！在運行600個小時左右就要對填料進行更換。
以上是上海長征泵對離心泵的組成部分進行的總結。
