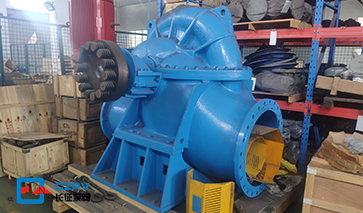

單級雙吸離心泵的裝配

1.將轉子零件和螺栓安裝在泵體的上軸上。安裝軸承體壓蓋并用螺栓擰緊。然后使用套筒螺母將葉輪的軸向位置調整到泵體流道的中間，然后將其擰緊。

2.組裝轉子零件，并依次安裝鍵，葉輪，軸套，軸套螺母和填料環。戴上雙吸密封圈，然后安裝軸承零件和聯軸器。

3.安裝填料，放中心開口的紙巾墊并蓋住泵蓋。擰緊螺絲端錐銷并擰緊泵蓋螺母，然后安裝填料蓋。

4.用手旋轉轉子，以確保平滑的平滑度和均勻性。拆卸可以按照與上述相反的順序進行。

單級雙吸離心泵的安裝

1.檢查水泵和電機是否損壞。

2.單級雙吸離心泵的安裝應確保設備提供的氣穴裕度大于頂部提供的氣穴裕度。基本尺寸應符合該泵的安裝尺寸。

3.安裝順序：有底座和無底座兩種，安裝原理相同。在此僅描述那些帶底座的。

（1）將地腳螺栓放在底座上，放上螺母，然后將其放置在帶有預留地腳螺栓孔的混凝土基礎上，通過調節楔形角調節水平，然后在地腳孔中填充混凝土。

（2）混凝土干燥后，檢查水平度并擰緊固定螺母。

（3）檢查電機的旋轉方向是否與泵一致后，安裝泵和電機的螺栓，螺母和螺母座。 同時，在兩個聯軸器之間留出一定的間隙，以校正單級雙吸離心泵和電機軸的同軸度。 兩個聯軸器外圈的校正誤差不超過0.1。沿著圓角兩端的間隙不均勻度的公差為0.3。

（4）入口和出口管應由附加支架支撐，而不應由泵體支撐。

（5）單級雙吸離心泵與管路的結合面應保證良好的密封，特別是進水管路必須嚴格保證無空氣泄漏，不得有積水的可能。

（6）如果泵裝置高于進水水位，則應安裝底閥以開始注水，或者可以使用抽水的方法。

以上是上海長征水泵對單級雙吸離心泵的裝配與安裝進行的總結。
