離心泵的基本結構構造

2023/10/11 8:55:27

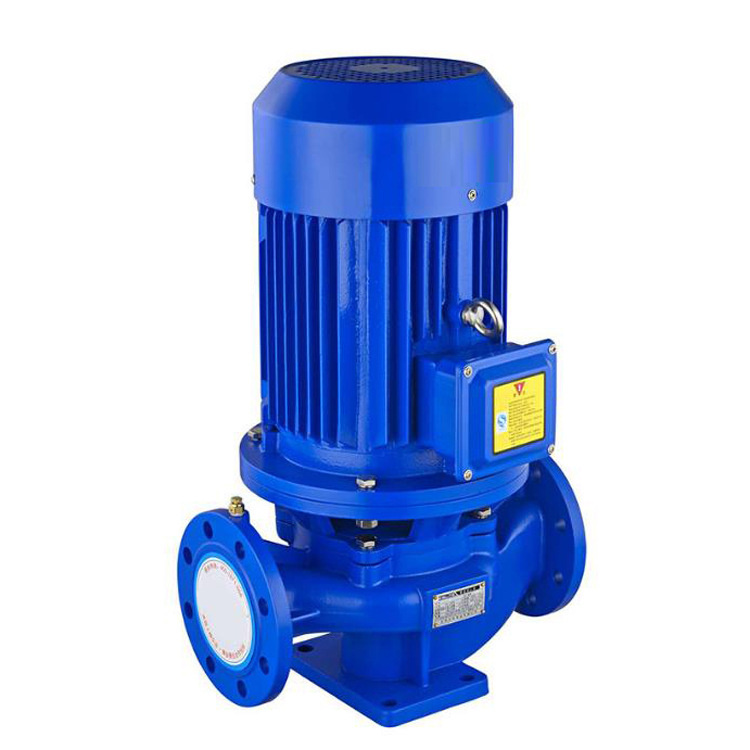

離心泵是一種常見的液體輸送設備，廣泛用于工業、農業和市政領域，以將液體從一個地方輸送到另一個地方。其工作原理基于離心力，通過旋轉葉輪產生的離心力將液體抽入泵內并推向出口。離心泵的基本結構構造在其高效液體輸送中發揮著重要作用，以下是對其主要組成部分的概述。

1. 泵殼：離心泵的外部結構通常由泵殼組成，這是泵的外殼，用于容納其他組件并導向液體流動。泵殼通常具有入口和出口連接口，液體通過入口進入泵內，經過泵內部的構件后從出口處排出。

2. 葉輪：葉輪是離心泵的核心部件，它由旋轉葉片構成，通常位于泵殼內。葉輪的旋轉運動產生離心力，將液體抽入泵內并推向出口。葉輪的設計和葉片數量可以根據具體的應用需求進行優化。

3. 泵軸：泵軸是連接驅動裝置（通常是電機）和葉輪的組件，用于傳遞旋轉動力。泵軸通常是堅固的金屬結構，確保葉輪與驅動裝置之間的有效連接。

4. 機械密封或填料密封：為了防止液體泄漏，離心泵通常配備機械密封或填料密封。機械密封通常由旋轉和靜止密封環組成，用于包裹泵軸，防止液體通過軸封漏出。填料密封則是通過填充材料來實現密封，常見的填充材料包括聚四氟乙烯、石墨等。

5. 泵座和支架：泵座是用于支撐泵殼和安裝泵的基礎結構，通常由鋼鐵或混凝土構成。支架則用于支持泵軸，確保泵的穩定運行。

6. 吸入管道和出口管道：吸入管道連接泵的入口，用于引導液體進入泵內。出口管道連接泵的出口，用于導出泵處理后的液體。這些管道通常具有閥門和附件，以便控制液體的流動和方向。

總之，離心泵的基本結構構造包括泵殼、葉輪、泵軸、機械密封或填料密封、泵座和支架，以及吸入管道和出口管道。這些組件協同工作，使離心泵能夠高效地抽水和輸送各種液體，確保液體輸送系統的可靠性和性能。
