循環泵的種類有很多，幾乎涵蓋了所有的泵型和規格。其中以熱水循環泵的結構比較有特點。循環泵的結構按照軸的位置可以分為立式循環泵和臥式循環泵兩大類，根據壓出室型式，吸入方式可以分為蝸殼式和導葉式。下面由水泵廠家來為您講解熱水循環泵的結構和工作原理。

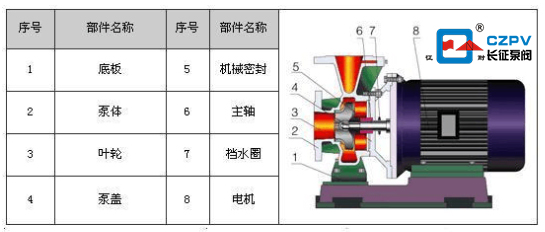

熱水循環泵的結構
1.熱水循環泵為臥式結構，機泵一體，外形美觀，和普通臥式水泵相比，占地面積減少。
2.結構獨特。泵體下側設有放水孔，進口和出口法蘭設有取壓孔，保證循環泵的正常使用和維護。
3.軸封采用優質機械密封，動環和靜環由硬質合金制成，具有耐磨，無泄漏和使用壽命長的特性。
4.熱水循環泵采用先進水力模型，具有效率高，性能好等特點。
5.電機和該泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪動靜平衡很好，保證運行時無振動和噪音，延長了軸承的使用壽命，改善使用環境。
6.熱水循環泵進口方向是水平的，出口方向為垂直向上結構，便于管道布置。

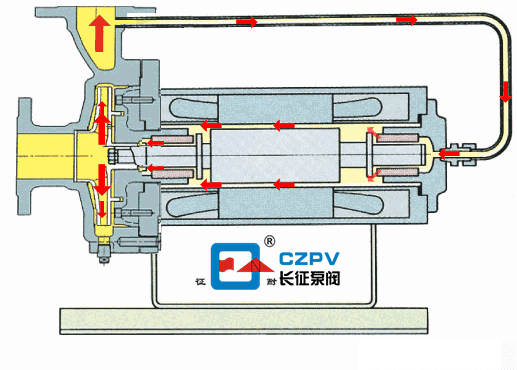

熱水循環泵的工作原理
熱水循環泵啟動前，泵殼內應先充滿液體，啟動后葉輪在電機帶動下高速旋轉，當葉輪轉動時，葉輪入口處的水壓強降低，這時低于大氣壓，而沿著葉輪半徑方向水的壓強將不斷升高，高于大氣壓。這時，在進水管內形成一定的吸力。在外界的大氣壓強下，低處的水推開進水閥門，沿進水管進入泵殼，又被葉輪甩到出水管。這樣低處的水可以不斷地抽往高處。
