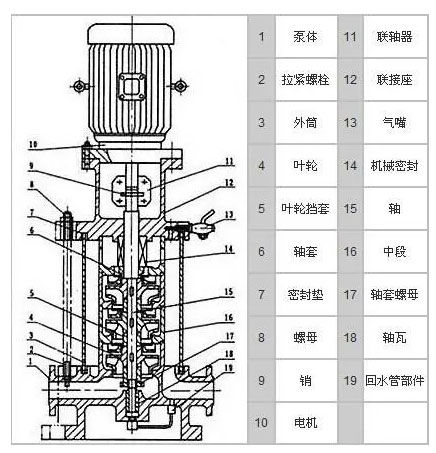

DL立式多級增壓泵的結構一般為立式的，從DL立式多級增壓泵結構圖可以看出立式多級增壓泵的零部件還是比較多的，立式多級增壓泵的零部件有泵體、拉緊螺栓、外筒、葉輪、葉輪擋套、軸套、密封墊、螺母、銷、電機、聯軸器、連接座、氣嘴、機械密封、軸套、密封墊、螺母、銷、電機、聯軸器、連接座、機械密封、軸、中段、軸套螺母、軸瓦、回水管部件等。
立式多級增壓泵的吸入口在泵座上，吐出口在后段上，出現180度水平方向進行布置，需要根據需要吸入口與吐出口可以通過0度、90度、270度來進行布置，能根據揚程的需求選擇增壓泵的級數。泵軸是優質合金結構鋼制成，中間有葉輪、平衡鼓、軸套乙、用鍵與小圓螺母固定在軸上組成轉子部件，軸的下面裝有軸套甲和滑動軸套相配合，軸的上面裝有兩個角接觸球軸承，用來制成轉子部件，泵軸的上端和電機軸的下面通過爪型聯軸器進行連接。密封裝置使用軟填料密封與機械密封。使用軟填料過程中和摩擦的軸套丙是優質碳素鋼制造的并且經過淬火處理使耐磨性得到增加。葉輪是鑄鐵制成的，因?yàn)槿~輪前后受壓不等，會有軸向力存在，剩下的很小的部分軸向力由軸端的兩個角接觸球軸承來承受，用于平衡鼓與平衡鼓套組成的平衡裝置磨損后可以進行更換。泵座、中段上分別裝有口環、密封環，用來減少高壓水漏回進水部分，密封環磨損后能進行更換。多級增壓泵的角接觸球軸承用鈣基黃油進行潤滑，下端的滑動軸承用來輸送液體潤滑，立式多級增壓泵的選擇方向從電機端看上去為逆時針方向進行轉動。
