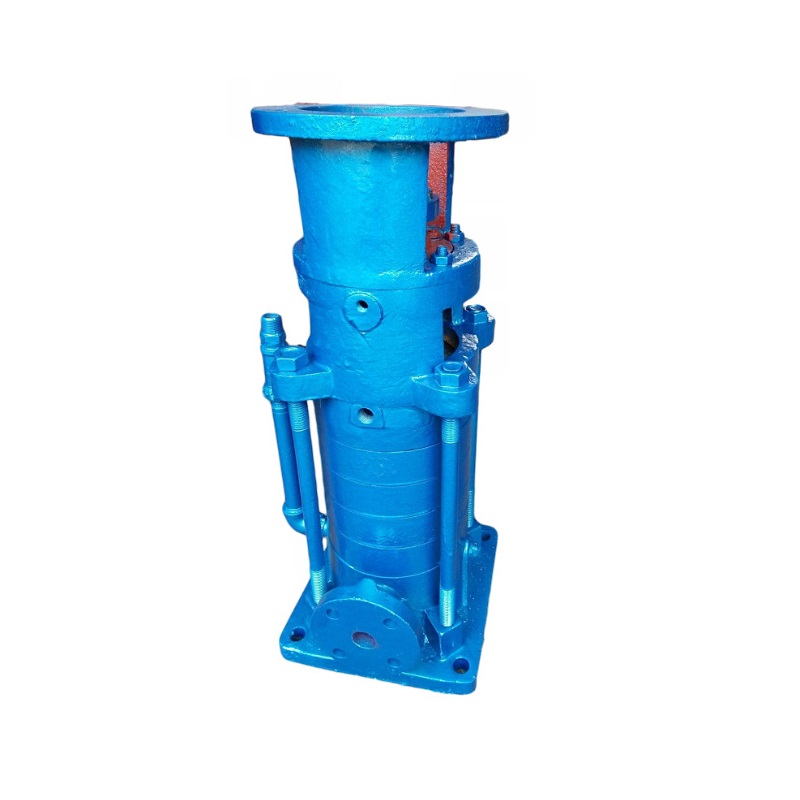

多級立式離心泵是一種常見的工業設備，廣泛應用于各個領域，如供水、消防、化工、農業等。與單級離心泵相比，多級立式離心泵具有更高的揚程和更大的流量范圍，適用于輸送較高揚程的液體。本文將介紹多級立式離心泵的結構特點，以幫助讀者更好地了解其內部組成和工作原理。
多級立式離心泵的結構特點
多級立式離心泵的結構特點主要包括以下幾個方面：
多級葉輪設計：多級立式離心泵內部設有多個葉輪，這些葉輪位于同一軸線上，并按照一定的順序連接。每個葉輪都有自己的進口口和出口口，液體在葉輪之間逐級受力，從而逐級增加揚程。多級葉輪的設計使得泵能夠在較小的體積內實現較大的揚程提升。
分段泵體結構：多級立式離心泵的泵體通常采用分段結構，每個泵段內安裝一個葉輪，通過連接管道將各個泵段連接在一起。這種結構使得泵體更加緊湊，減小了空間占用，同時也方便了維護和保養。
密封裝置：多級立式離心泵的每個泵段都配備了相應的密封裝置，用于防止液體泄漏。常見的密封方式包括機械密封和填料密封，可以根據液體性質和工作環境的不同選擇合適的密封方式。
軸承支撐結構：多級立式離心泵的軸承支撐結構通常設計為內置軸承或外置軸承，以承受泵的運轉載荷并保證泵的穩定運行。
進出口口位置：多級立式離心泵的進出口口位置通常位于泵體的底部，液體從底部進入泵體，然后依次經過每個泵段的葉輪，最終從頂部出口排出。這種設計有助于減少管道布置的復雜性，同時也有利于氣體排出，防止氣蝕現象。
適用范圍廣：多級立式離心泵適用于較大揚程和較大流量的場合，如供水系統、工業循環系統等。其結構特點使其能夠在不同工況下實現高效穩定的液體輸送。綜上所述，多級立式離心泵以其獨特的結構特點，在各個領域發揮著重要作用。其多級葉輪設計、分段泵體結構以及適用范圍廣等特點使其成為處理高揚程液體輸送的理想選擇，為工業生產和生活供水等領域提供了可靠的支持。
