隔膜泵的工作原理和結構

    隔膜泵是容積泵的一種特殊形式。它依靠隔膜的來回攪動來改變工作室容積的吸入和排出。

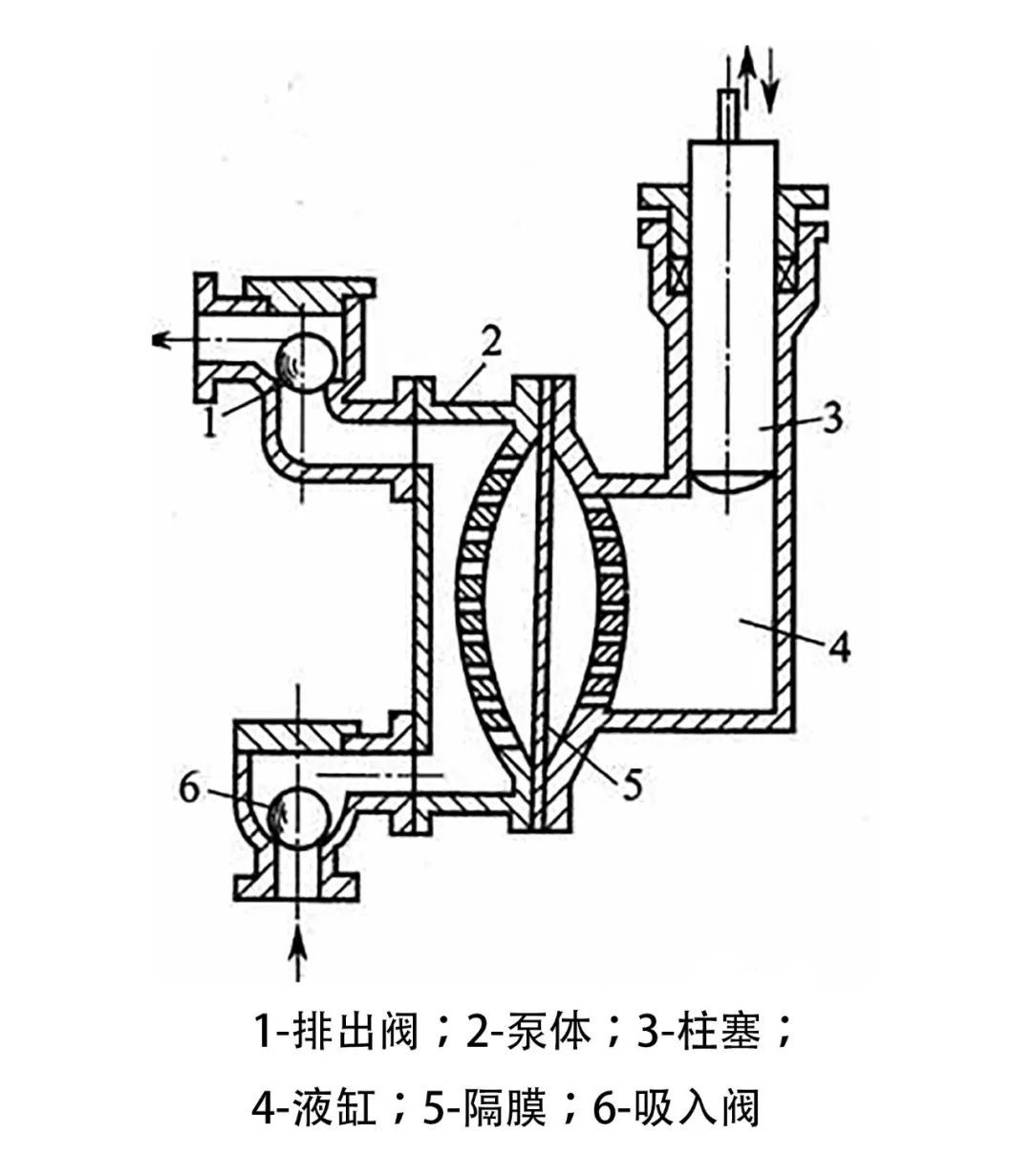

    隔膜泵主要由傳動部分和隔膜缸蓋組成。傳動部分是驅動機構，其驅動隔膜來回攪動。其傳動形式包括機械傳動，液壓傳動和氣動傳動。其中，液壓傳動被廣泛使用。隔膜泵的工作部分主要由曲柄連桿機構，柱塞，液壓缸，隔膜，泵體，吸入閥和排出閥等組成，其中驅動機構和往復運動機構，由曲軸，連桿，柱塞和液壓缸組成的立柱。與往復柱塞泵是相似的。圖為液壓隔膜泵。

    當隔膜泵工作時，曲柄連桿機構由電動機驅動，帶動柱塞往復運動，柱塞的運動通過缸體內的工作流體傳遞到隔膜上，使隔膜向后移動來回運動。

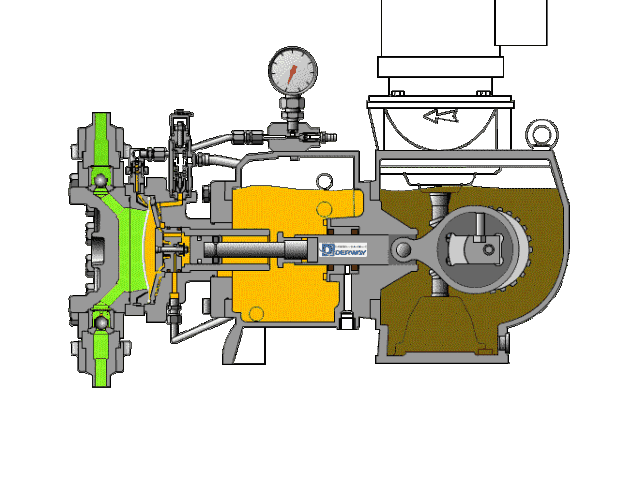

    隔膜泵的缸蓋主要由隔膜隔開，以將待輸送的液體與工作流體分開。當隔膜移動到傳動機構的一側時，泵缸中的工作室會在負壓下抽吸液體。當隔膜移動到另一側時，然后排出液體。待輸送的液體通過泵缸中的隔膜與工作流體分離，并且僅與泵缸，吸入閥，排放閥和隔膜的內側接觸，而沒有與柱塞和密封裝置接觸，因此重要部件例如塞子完全在含油介質中工作，并且可以處于良好的工作狀態。下圖顯示了隔膜泵的工作狀態。
    隔膜泵必須具有良好的柔韌性和耐腐蝕性。通常使用聚四氟乙烯，橡膠等材料。在膜片兩側帶有網眼的罐形部件的安裝是為了防止膜片局部變形太大，通常稱為膜片限流器。隔膜泵具有更好的密封性能，可以輕松實現無泄漏操作，并且可以用于輸送腐蝕性，高粘度的液體，例如酸，堿和鹽。
