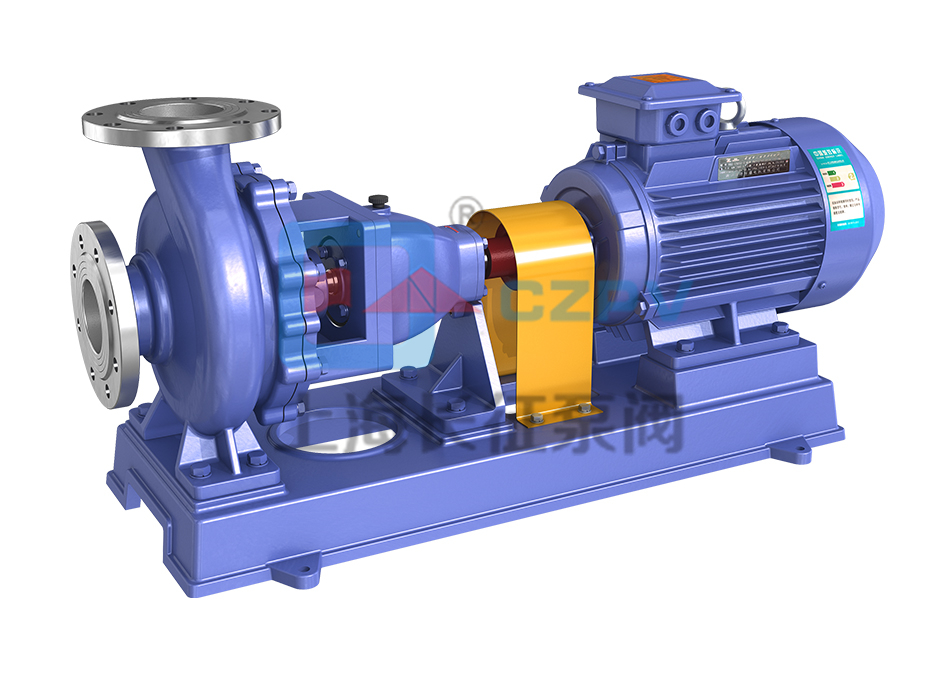

IH(IS) 不銹鋼化工離心泵

點擊圖片放大

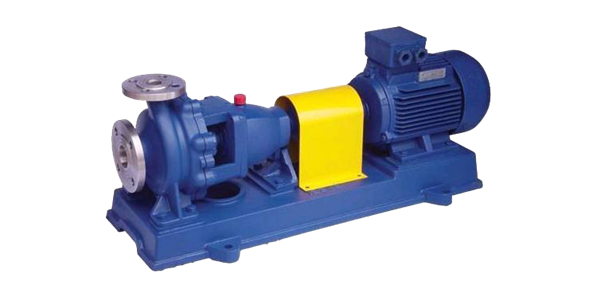

IH(IS) 不銹鋼化工離心泵簡介
IS型化工泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性粘度類似水的液體。是耐腐蝕的循環泵，同樣適用于循環水泵系統
廠家(上海長征泵閥)生產的水泵輸送介質溫度為-20度~150度。需要時采用雙端成機封冷卻裝置可輸送300度以下的高溫度介質。其標記、額定性能和尺寸等效采用國際標準ISO2858進行設計的，并按國際標準IS5199/DIS制造，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，
適用于化工、石油、冶金、電力、造紙、食品、制藥和合成纖維等行業用于輸送各種腐蝕的不允許污染的類似于水的介質，節能水泵。

IH(IS) 不銹鋼化工離心泵結構特點
1、IS、IR型臥式單級單吸清水離心泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
2、IS、IR型臥式單級單吸清水離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，離心泵的旋轉方向，從驅動端看，為順時針方向旋轉。

IH(IS) 不銹鋼化工離心泵型號意義
IS-單級單吸清水離心泵 A-葉輪第一次切割
undefined

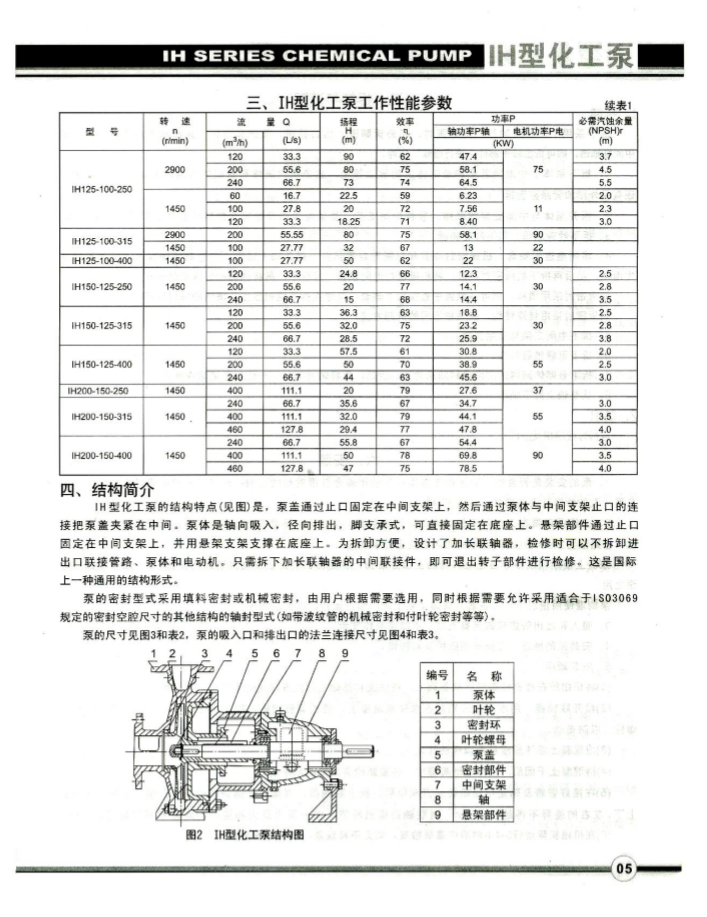

IH(IS) 不銹鋼化工離心泵性能參數

型號	流量 (m3/h)	揚程 (m)	電機功率 (kW)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)
IS50-32-125	12.5	20	2.2	2900	60	2.0
IS50-32-125	6.3	5	0.55	1450	54	2.0
IS50-32-160	12.5	32	3	2900	54	2.0
IS50-32-160	6.3	8	0.55	1450	48	2.0
IS50-32-200	12.5	50	5.5	2900	48	2.0
IS50-32-200	6.5	12.5	0.75	1450	42	2.0
IS50-32-250	12.5	80	11	2900	38	2.0
IS50-32-250	6.3	20	1.5	1450	32	2.0
IS65-50-125	25	20	3	2900	69	2.0
IS65-50-125	12.5	5	0.55	1450	64	2.0
IS65-50-160	25	32	5.5	2900	65	2.0
IS65-50-160	12.5	8	0.75	1450	60	2.0
IS65-40-200	25	50	7.5	2900	60	2.0
IS65-40-200	12.5	12.5	1.1	1450	55	2.0
IS65-40-250	25	80	15	2900	50	2.0
IS65-40-250	12.5	20	2.2	1450	46	2.0
IS65-40-315	25	125	30	2900	45	2.5
IS65-40-315	12.5	32	4	1450	41	2.5
IS80-65-125	50	20	5.5	2900	75	3.0
IS80-65-125	25	5	0.75	1450	71	2.5
IS80-65-160	50	32	7.5	2900	73	2.5
IS80-65-160	25	8	1.5	1450	69	2.5
IS80-50-200	50	50	15	2900	69	2.5
IS80-50-200	25	12.5	2.2	1450	65	2.5
IS80-50-250	50	80	22	2900	63	2.5
IS80-50-250	25	20	3	1450	60	2.5
IS80-50-315	50	125	37	2900	54	2.5
IS80-50-315	25	32	5.5	1450	52	2.5
IS100-80-125	100	20	11	2900	78	4.5
IS100-80-125	50	5	1.5	1450	75	2.5
IS100-80-160	100	32	15	2900	78	4.0
IS100-80-160	50	8	2.2	1450	75	2.5
IS100-65-200	100	50	22	2900	76	3.6
IS100-65-200	50	12.5	4	1450	73	2.0
IS100-65-250	100	80	37	2900	72	3.8
IS100-65-250	50	20	5.5	1450	68	2.0
IS100-65-315	100	125	75	2900	66	3.6
IS100-65-315	50	32	11	1450	63	2.0
IS125-100-200	200	50	45	2900	81	4.5
IS125-100-200	100	12.5	7.5	1450	76	2.5
IS125-100-250	200	80	75	2900	78	4.2
IS125-100-250	100	20	11	1450	76	2.5
