離心泵被分為雙吸離心泵和單吸離心泵。離心泵的結構可以是立式的也可以是臥式的，離心泵的零部件有許多，主要零部件有葉輪、泵軸、泵殼、泵座等零部件構成。以下講解離心泵的構造及工作原理。

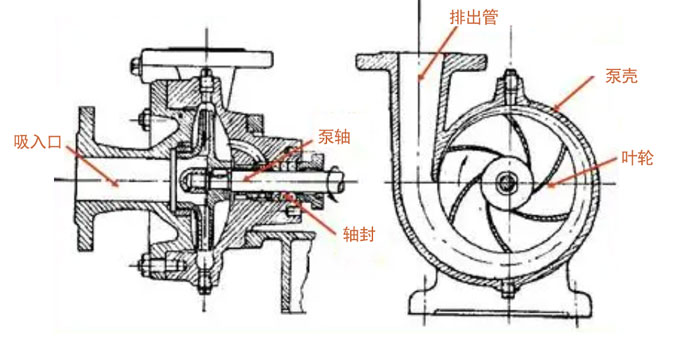

離心泵的構造

葉輪

離心泵的核心組成部分是葉輪，葉輪可以使水獲得動能而產生流動。葉輪由葉片、蓋板、輪毅構成。在選擇葉輪材料時除了需要考慮離心力的作用外，還需要考慮材料的耐磨與耐腐蝕性能。大部分葉輪使用鑄鐵、鑄鋼材質制造而成。葉輪一般會分為單吸式葉輪與雙吸式葉輪兩種。單吸式葉輪是單面吸水，葉輪的前蓋板和后蓋板不對稱。雙吸式葉輪會兩邊吸水葉輪蓋板是對稱的。通常大流量離心泵會使用雙吸式葉輪。葉輪可以分為封閉式、敞開式、半開式三種。離心泵使用封閉式葉輪單槽道或者雙槽道來避免雜物堵塞。

泵軸

離心泵葉輪的旋轉是通過泵軸進行的。材料通常為不銹鋼或者碳素鋼。泵軸應該有足夠的抗扭強度與足夠的剛度，擾度不應該超過允許值。葉輪與軸用鍵進行連接。轉動體之間的連接件是通過鍵連接的，離心泵中通常會使用平鍵，這種鍵只能傳遞扭矩不可以固定葉輪的軸向位置，在中、大型水泵中葉輪的軸向位置通常使用軸套與并緊軸套螺母進行定位。

泵殼

泵殼有許多零部件構成，內腔形成了葉輪的工作室、吸水室、壓水室。泵殼的形狀與大小取決于葉輪的結構形式與尺寸以及由水力設計確定的吸水室與壓水室形狀尺寸。泵殼有端蓋式泵殼、中開式泵殼兩種，端蓋式泵殼沿著和泵軸心線相垂直的徑向面部分，形成泵體與泵蓋，一般用于單級泵。中開式泵殼利用泵軸心線的平面剖分的泵殼，常用于單級雙吸離心泵。

泵座

泵座上設有底板或者基礎固定用的法蘭孔。在泵殼的底部設有放水的螺孔可以方便離心泵停車。

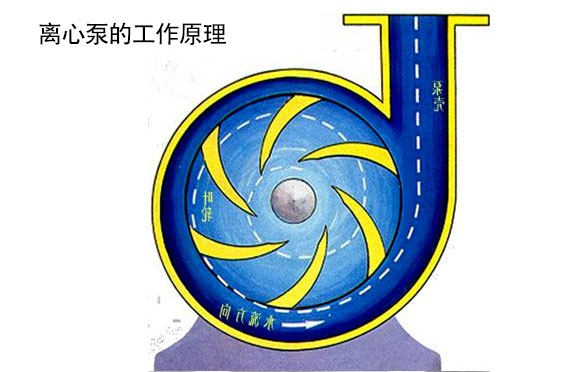

離心泵的工作原理

離心泵是通過葉輪運行而使水產生離心力來進行工作的。啟動離心泵之前前需要將泵殼與吸水管內灌滿水，接著啟動電機使泵軸帶動葉輪與水做高速旋轉運動，水在離心力的作用下會被甩向葉輪外緣，經過蝸形泵殼的流道流入離心泵的壓水管路。離心泵葉輪中心處由于水的離心力作用下被甩出后形成真空，吸水池中的水在大氣壓力的作用下被壓進泵殼中，葉輪利用不停的運行使水在葉輪的作用下不斷流入和流出，進而得到泵送水的目的。
